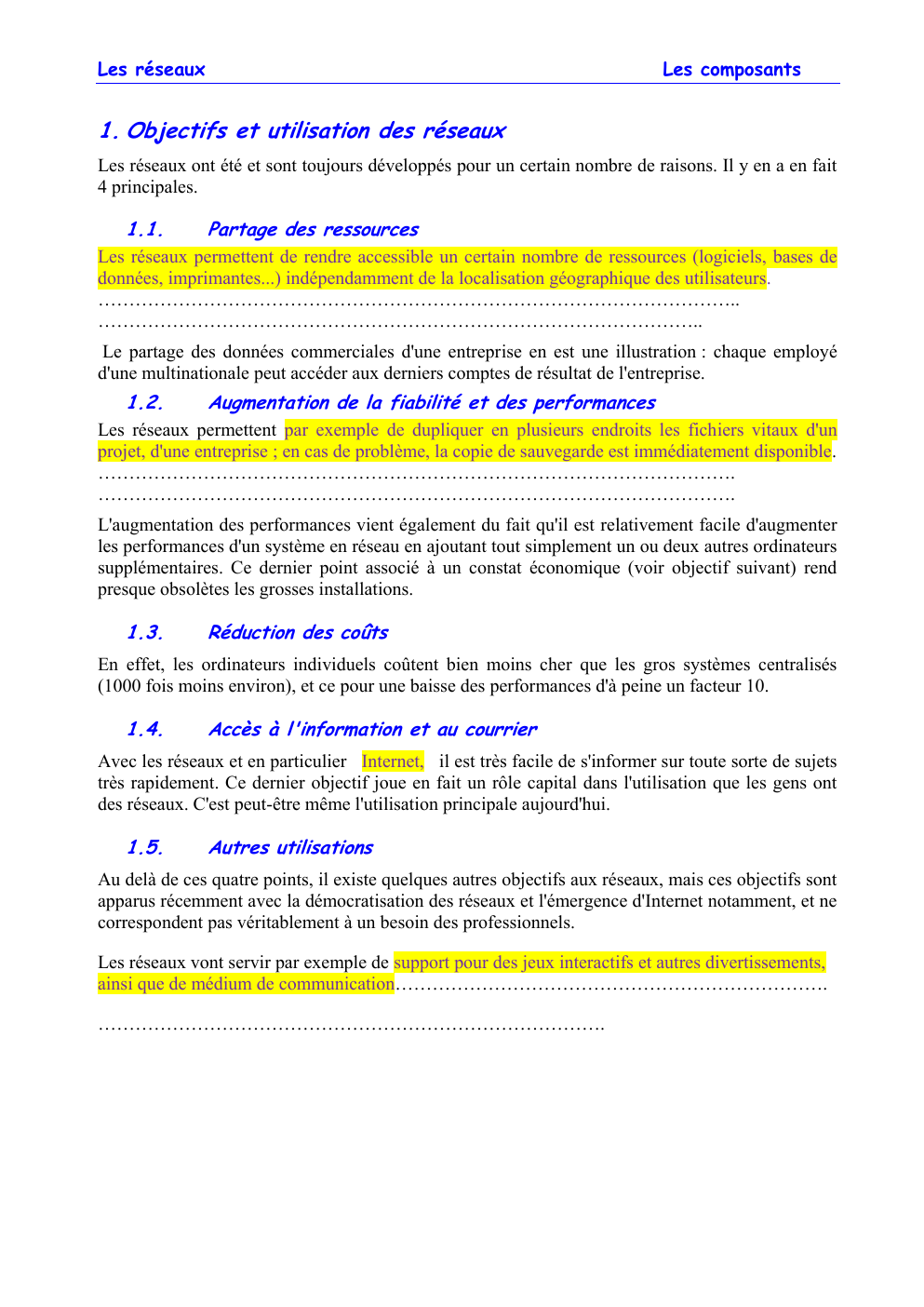

« Les réseaux Les composants 1.

Objectifs et utilisation des réseaux Les réseaux ont été et sont toujours développés pour un certain nombre de raisons.

Il y en a en fait 4 principales. 1.1. Partage des ressources Les réseaux permettent de rendre accessible un certain nombre de ressources (logiciels, bases de données, imprimantes...) indépendamment de la localisation géographique des utilisateurs. ………………………………………………………………………………………….. …………………………………………………………………………………….. Le partage des données commerciales d'une entreprise en est une illustration : chaque employé d'une multinationale peut accéder aux derniers comptes de résultat de l'entreprise. 1.2. Augmentation de la fiabilité et des performances Les réseaux permettent par exemple de dupliquer en plusieurs endroits les fichiers vitaux d'un projet, d'une entreprise ; en cas de problème, la copie de sauvegarde est immédiatement disponible. …………………………………………………………………………………………. …………………………………………………………………………………………. L'augmentation des performances vient également du fait qu'il est relativement facile d'augmenter les performances d'un système en réseau en ajoutant tout simplement un ou deux autres ordinateurs supplémentaires.

Ce dernier point associé à un constat économique (voir objectif suivant) rend presque obsolètes les grosses installations. 1.3. Réduction des coûts En effet, les ordinateurs individuels coûtent bien moins cher que les gros systèmes centralisés (1000 fois moins environ), et ce pour une baisse des performances d'à peine un facteur 10. 1.4. Accès à l'information et au courrier Avec les réseaux et en particulier Internet, il est très facile de s'informer sur toute sorte de sujets très rapidement.

Ce dernier objectif joue en fait un rôle capital dans l'utilisation que les gens ont des réseaux.

C'est peut-être même l'utilisation principale aujourd'hui. 1.5. Autres utilisations Au delà de ces quatre points, il existe quelques autres objectifs aux réseaux, mais ces objectifs sont apparus récemment avec la démocratisation des réseaux et l'émergence d'Internet notamment, et ne correspondent pas véritablement à un besoin des professionnels. Les réseaux vont servir par exemple de support pour des jeux interactifs et autres divertissements, ainsi que de médium de communication……………………………………………………………. ………………………………………………………………………. Les réseaux Les composants 2.

L'avenir des réseaux Les réseaux et toutes les technologies environnantes sont en pleines expansions. Augmentation de la bande passante, de plus en plus d'utilisateurs, autant d'éléments motivant les entreprises dans la réalisation de solutions techniques innovantes. Le but n'est plus de proposer un moyen de connecter les gens, il est de fournir la meilleure connexion et le meilleur service possibles au moindre coût. ……………………………………………………………………………………………… 3.

Que signifie réseau Le terme réseau en fonction de son contexte peut désigner plusieurs choses. Il peut désigner l'ensemble des machines, ou l'infrastructure informatique d'une organisation avec les protocoles ………………………………………………………………………. qui sont utilisés, ce qui 'est le cas lorsque l'on parle de Internet. Le terme réseau peut également être utilisé pour décrire la façon dont les machines d'un site sont interconnectées ………………………………… C'est le cas lorsque l'on dit que les machines d'un site (sur un réseau local) sont sur un réseau Ethernet, Token Ring, réseau en étoile, réseau en bus,................................................................ Le terme réseau peut également être utilisé pour spécifier le protocole qui est utilisé pour que les machines communiquent.

On peut parler de réseau TCP/IP, NetBeui (protocole Microsoft) DecNet (protocole DEC), IPX/SPX,... 4.

Différents types de réseaux Il existe différents types de réseaux ; suivant la localisation, les distances entre les systèmes informatiques et les débits maximum, on peut distinguer trois types de réseaux.  Les réseaux locaux ou LAN (Local Area Network) …………………qui correspondent par leur taille aux réseaux intra-entreprise et qui permettent l’échange de données informatiques ou le partage de ressources (Ethernet, Token ring, ATM). Les réseaux Les composants Unité locale intelligente: Contrôleur 3 PC Réseau LAN Routeur Unité locale intelligente: Contrôleur 2 Unité locale intelligente: Contrôleur 1  Les réseaux métropolitains ou MAN (Metropolitain Area Network) Les réseaux longues distances ou WAN (Wide Area Network), généralement publics (Renater), et qui assurent la transmission des données numériques sur des distances à l’échelle d’un pays.

Le support utilisé peut être terrestre (réseau maillé de type téléphonique ou ligne spécialisée) ou hertzien (transmission par satellite). Types de réseaux Wan : ADSL Dans une grande entreprise, un réseau est généralement une combinaison plus ou moins complexe de Lan et de Wan. Ordinateur ou automate Ordinateur ou automate LAN LAN Routeur Routeur WAN Routeur LAN Ordinateur ou automate Les réseaux Différents types réseaux 5.

Composants actifs: 5.1. Répéteur Un répéteur reçoit des informations et les retransmets en régénérant un signal.

Un répéteur permet de connecter 2 segments Ethernet dans un LAN. 500m 500m Repéteur HEWLETT PACKARD Un réseau 10Base T peut utiliser des « HUBs » comme répéteurs. 5.2. HUB Un Hub récupère les trames Ethernet en provenance d’un port et les renvoie vers tous les autres ports. ………………………………………………………… Toutes les trames en provenance d’une interface Ethernet sont envoyées à toutes les autres interfaces présentes sur ce HUB. Ainsi on est ‘sur’ que le destinataire recevra l’information. Inconvénients : toutes les interfaces pour lesquelles la trame n’est pas destinée la recevront également. Cela génère beaucoup de trafic inutile sur le réseau, il y a risque de saturation. 5.3. Switch Alors que les Hubs ne font que transférer, de façon aveugle, les trames à travers le réseau, les switchs sont capables de connaître la destination en consultant dans chaque trame l’adresse MAC de l’expéditeur et du destinataire. En conservant la trace de ces adresses MAC dans sa table d’adresse, un switch est capable de transférer exactement la trame sur le port où est raccordé le destinataire (sauf les trames de Broadcasts). Nota : Le broadcast est un terme anglais définissant une diffusion de données à un ensemble de machines connectées à un réseau.

En français on utilise le terme diffusion SWITCH 3Com Les réseaux 5.4. Différents types réseaux Routeur C’est une passerelle entre le LAN (réseau local) et un autre réseau (Internet par exemple). Ils sont employés pour relier 2 réseaux ensemble et diriger le trafic des réseaux basés sur les adresses IP.

Beaucoup de routeurs sont employés pour créer Internet. ROUTEUR Ethernet CISCOSYSTEMS 7x 8x 9x 1x 2x 3x 10x 11x 12x 7x 8x 9x 4x 5x 6x 1x 2x 3x 10x 11x 12x 4x 5x 6x C 7 8 9 101112 A 12 34 56 A B SWITCH Internet Le routeur contient une base de données appelée « d’accès aux différents réseaux. Routing Table » qui détient des chemins Les routeurs sont en général utilisés au niveau réseau de l’Entreprise, pour relier différentes unités ou différents sites.

Ils sont parfois associés à des fonctions de sécurité de type pare-feu « ( Firewall ) » pour filtrer les accès distants. Un routeur doit être configuré pour pouvoir connaître où router les messages.

Les mécanismes de routage sont basés sur l’adresse IP.

Les stations sont regroupées sur un même sous-réseau selon leurs adresses IP et leur masque de sous-réseau. Chaque message adressé à un réseau distant sera transmis au routeur qui assurera le routage vers la bonne destination. 5.5. Carte Réseau Les réseaux Différents types réseaux 6.

TCP/IP TCP/IP est un protocole, c'est à dire des règles de communication.  TCP signifie Transmission Control Protocol : littéralement Protocole de Contrôle de Transmission (couche)  IP signifie Internet Protocol : littéralement "le protocole d'Internet".

C'est le principal protocole utilisé sur Internet (couche 3).

{que nous verrons sur l’explication du Modèle O.S.I.}. 6.1. IP Internet signifie Inter-networks, c'est à dire "entre réseaux".

Internet est l'interconnexion des réseaux de la planète. Le protocole IP permet aux ordinateurs reliés à ces réseaux de dialoguer entre eux. ……………………………………………………………………………… Faisons un parallèle avec la poste. Quand vous voulez envoyer une lettre par la poste: vous placez votre lettre dans une enveloppe, sur le recto vous inscrivez l'adresse du destinataire, au dos, vous écrivez l'adresse de l'expéditeur (la votre). Ce sont des règles utilisées par tout le monde.

C'est un protocole. Sur Internet, c'est à peu près la même chose: chaque message (chaque petit paquet de données) est enveloppé par IP qui y ajoute différentes informations: l'adresse de l'expéditeur (vôtre adresse IP), l'adresse IP du destinataire, différentes données supplémentaires (qui permettent de bien contrôler l'acheminement du message). Les réseaux 6.2. Différents types réseaux La couche IP comprend plusieurs protocoles : ARP ARP : « RARP : « ICM : « 6.2.1. IP RARP Address Resolution Reverse Address Resolution Internet Control Message ICMP Que l’on va voir plus tard sur le Modèle OSI » Protocol » Protocol » Protocol Scénario typique de l'utilisation d'ARP (couche 3) Un ordinateur connecté à un réseau informatique souhaite émettre une trame Ethernet à destination d'un autre ordinateur dont il connait l'adresse IP. Il interroge son cache ARP à la recherche d'une entrée correspondant à l'adresse IP de la machine cible.

Deux cas peuvent se présenter : 1. L'adresse IP est présente dans le cache de l'émetteur, il suffit de lire l'adresse MAC correspondante pour envoyer la trame ethernet.

L'utilisation d'ARP s'arrête ici dans ce cas ; 2. L'adresse IP est absente du cache de l'émetteur.

Dans ce cas, cet ordinateur va placer son émission en attente et effectuer une requête ARP en Broadcast.

Cette requête est de type « quelle est l'adresse MAC correspondant à l'adresse IP ?.... »
